- vstupní zásobníkoví stůl,

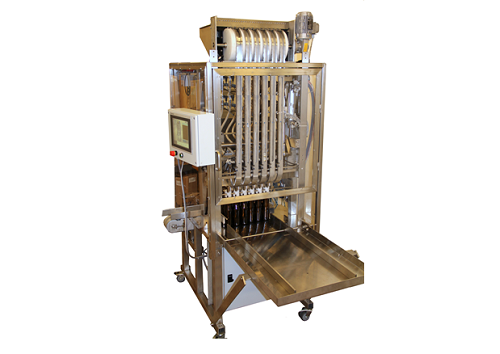

- plně automatická plnička láhvi A/B,
- zátkovač FK1 (A 2 hlavy / B 6 hlav),
- štítkovač,
- výstupní zásobníkoví stůl.
- dlouhá plnící trubice,
- láhve, průměr: 60 - 90 mm,
- láhve, výška: 180 - 300 mm,
- přizpůsobení stroje pro různé velikosti lahví se provádí ručním nastavením vodítek, plnících a uzavíracích hlav (potřebný čas na úpravu cca 1 hodina),
- tvar lahví není důležitý, pokud je dolní válcová část minimálně 60 mm,
- zátky: Ø26 mm,
- kapacita:
a) FK1A: 2 hlavy pro 600 lahví za hodinu v závislosti na produktu,
b) FK1B: B hlavy pro 1800 lahví za hodinu v závislosti na produktu,
- vyprázdnění vyrovnávacího zásobníku: přibližně 60 lahví v závislosti na velikosti,
- nejvíce kompaktní zařízení na trhu.
- plnicí trubice mají integrované trubky pro CO2, které začínají vyfukovat CO2, jakmile trubice projíždí hrdlem láhve. Jak dlouho bude vyfoukaný kyslík z lahví, než bude dosáhnutý tlak, může být nastavené na HMI,
- možnost přidání CO2 do horní části lahve po naplnění.
- protitlak je nastavitelný mezi 0 a 2,5 barů,
- rychlost plnění je nastavitelná z 0-100% ve třech různých krocích, počátečním, hlavním a koncového toku,
- dekompresi lze nastavit v několika krocích,
- při běhu na HMI lze provést úpravy,
- poskytuje jedinečnou možnost optimalizace plnění v závislosti na typu piva, teplotě a hladině CO2,
- pivo s obsahem až 6,8 g / l CO2, s teplotou 4 stupně Celsia je možné naplnit v plničce FK1 (otestováno).
- stroj má automatický mycí program snadno ovládatelný pomocí HMI.
- HMI je 10" dotyková obrazovka (Allen & Bradley) se symboly, textem a vysvětlením všech funkcí. Zobrazuje také poplachy a funkce vizuálně s vysvětleními a navrhovanými opatřeními, jak kontrolovat a jak řešit možné problémy,
- nejdůležitější pokyny naleznete v HMI a pracujeme také s pokyny pro provoz a údržbu videa,
- HMI může být poskytnut v místním jazyce.
Kontejner na horní části stroje je naplněn zátkami. Uzávěry se automaticky třídí a přivádějí do hlavice. Kontejner má zásobu po dobu 30 minut výroby.
Vstupní zásobníkový stůl je určen pro hotové lahve. Umožňuje místo pro cca 60 lahví. Z tohoto stolu jsou lahve zabalené do krabic. Je vyhotoven pro případné automatické balení krabic.
Vyrobené díly |
Nerezová ocel EN 1.4301 |
Povrchová úprava |
Broušení / leštění, minimum K180 |
Pneumatické komponenty |
SMC ISO / VDMA |
Lineární vedení |
Standardně ošetřená / nebo nerez |
PLC a el. komponenty |
Rockwell Automation (Allen & Bradley) |
Hadice a ventily |
Schváleno FDA |
Ostatní komponenty |
Průmyslová norma |
- výstupní zásobníkový stůl,
- štítkovač,
- tiskárna pro datum šarže,
- integrace zásobníkového stolu a štítkovače v do plničky FK-1.
Otočný stůl pro ukládání lahví před štítkováním. Stůl je na kolečkách pro snadné přemístění a výška je nastavitelná pro snadné ukotvení s označovací jednotkou. Zásobník pro cca 60 lahví. Automaticky podává lahve na jednotku pro značení.
Pokud se nepoužívá žádná štítkovací jednotka, může se také přímo přivádět láhve do plničky.
Štítkovací jednotka model Pontum LE1 je na kolečkách pro snadné uložení a výškově nastavitelná pro snadné ukotvení pro práci s plničkou FK1.
- maximální kapacita cca 30 lahví za minutu,
- velikost lahví: 60 - 100 mm v průměru,
- velikost štítků: šířka 20 - 120 mm a délka 20 - 300 mm,
- maximální průměr kotoučů: 250 mm,
- požadavky na napájení: 230 VAC 50 Hz 1 fáze,
- lze kombinovat s tiskárnou, jak je uvedeno níže.
Tiskárna pro tisk na etiketách, datum a pod.
Výrobce: Cyklop International.
Označovací jednotka je mechanicky a elektricky integrována s FK1. Označování a tisk se provádí předtím, než jsou lahve automaticky přiváděny do FK1. Kompaktní integrace štítků ušetří spoustu práce a nákladů, protože vše probíhá v jedné operaci.
Podpora při instalaci a spuštění za pevnou cenu.
Trvá přibližně 2 dny plus 1 den sledování plničky v procesu.
Stroj je dodáván s kompletním seznamem komponentů, elektrických výkresů, pokynů pro obsluhu a údržbu. Schváleno CE.
Důležité!: Stroj se dvěma hlavami může být později rozšířen na 6 hlav.
